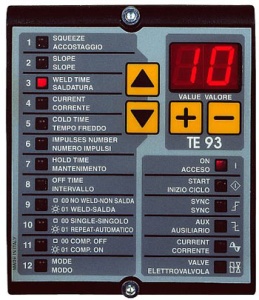

TE93

Описание

• Синхронный тиристорный блок управления, управление сдвигом фаз для регулировки величины сварочного тока
• 6 режимов работы для выполнения рабочих последовательностей на разных сварочных машинах
• Функция нарастания (спада) характеристики и импульсной подачи тока
• Одиночный и циклический режимы
• Отключение автоматического автоудержания для обеспечения быстрого цикла отключения
• Регулировка первого сдвига фазы для оптимальной балансировки сетевого питания машины

Режимы работы

Отличительной характеристикой блока управления ТЕ93 является возможность его использования в сочетании с другими блоками управления того же типа для выполнения сварочных последовательностей. Переметр MODE позволяет программировать режим работы

MODE = 0: независимая работа

Данный режим используется, когда блок управления не соединен с другими блоками управления того же типа, а используется отдельно.

MODE = 1: немедленная работа

Сварочная машина начинает выполнять сварку немедленно после подачи сигнала начала цикла, не дожидаясь, пока остальные сварочные машины начнут выполнять работу.

MODE = 2: одновременно с предыдущей машиной

Сварочная машина начинает выполнять сваркуодновременно с предыдущей машиной.

MODE = 3: электрический каскад с одновременным раскрыванием

Все сварочные машины закрывают электрододержатели одновременно и выполняют сварку последовательно одна за другой. Это позволяет избежать одновременного забора мощности из сети, т.е. исключает пики нагрузки. По завершении сварочного цикла электроды остаются закрытыми, пока не завершится цикл другой машины.

MODE = 4: электрический каскад с независимым раскрыванием

Режим работы аналогичен режиму 3, но по завершении сварочного цикла электроды всех машин раскрываются независимо.

MODE = 5: пневматический каскад без перекрытия

Сварочные машины выполняют сварку последовательно: каждая сварочная машина начинает выполнять сварку только после завершения цикла предыдущей машины и открывания ее электродов.

MODE = 6: пневматический каскад с перекрытием

Сварочные машины выполняют сварку последовательно: каждая сварочная машина начинает выполнять сварку только после завершения цикла предыдущей машины, но до открывания ее электродов.

MODE = 7: отключение

В этом режиме блок управления отключен, и сварочная машина не закрывает электроды и не выполняет сварку, что обеспечивает возможность работы последующих блоков.
