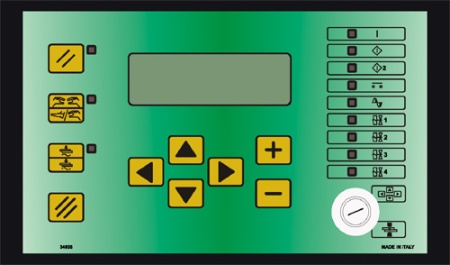

Наши специалисты ответят на любой интересующий вопросБлок управления TE550 представляет собой микропроцессорный блок управления сварочным процессом, и предназначен для оснащения контактных сварочных машин. Задачей блока управления является управление рабочими узлами сварочного агрегата, в частности, управляемыми диодами, которые выполняют функцию регулировки сварочного тока. Универсальность блока управления сварочным процессом TE550 позволяет применять его на различных типах сварочных машин. Он может устанавливаться не только на сварочные машины для рельефной сварки и точечной сварки, но и на шовные сварочные машины, а также на последовательные контактные сварочные машины.
Более того, он может работать с устройствами регулирования мощности по постоянному току и фиксированному току (опционный).
Для улучшения процесса регулировки сварочного блока управления в автоматических машинах, количество входов и выходов может быть увеличено.
В блоке управления можно сохранять до 250 различных программ сварки, 31 из которых можно вызывать непосредственно с внешних устройств управления.
Каждая программа может содержать несколько программируемых параметров, описывающий рабочий цикл машины. Дополнительно к стандартному 4-стадийному сварочному циклу блок управления позволяет осуществлять сварочный процесс с предварительной подачей сварочного тока, подачей сварочного тока после завершения сварки, с созданием нарастающих/падающих и импульсных характеристик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ- Упрощенное программирование с использованием 6 клавиш и буквенно-цифрового ЖК-дисплея с подсветкой.
- Синхронизация управления с управляющими диодами .
- Сохранение 250 программ сварки, 31 из которых можно вызывать непосредственно с внешних устройств.
- 25 программируемых параметров в каждой программе.
- Функции нарастающих/падающих и импульсных характеристик, подачи сварочного тока до и после сварки, а также регулировки времени сварки по полупериодам.
- Вывод среднеквадратического (RMS-) значения сварочного тока в кА и соответствующего угла отсечки.
- Три операционных режима: стандартный, при токе постоянной величины и при фиксированной энергии.
- Возможность установки пределов сварочного тока или угла отсечки.
- Функция двойного рабочего хода.
- Функция пошагового увеличения тока для компенсации износа электрода с программируемой кривой.
- Функция компенсации тока во вторичной цепи.
- Одиночный и автоматический циклы. Функции WELD и NOWELD.
- Регулировка задержки после первой установки.
- Управление пятью электромагнитными клапанами (24 В пост., макс. 5 Вт) с защитой выхода от КЗ.
- Функция автоподстройки под сетевую частоту 50/60 Гц.
- Последовательный интерфейс передачи данных через порты RS232 или RS485 с оптической изоляцией.
- Выход на устанавливаемый по отдельному заказу пропорциональный электромагнитный клапан.
- Переключатель выбора педального или ручного управления.
- Выбор языка интерфейса: итальянский, английский, французский, немецкий, испанский, венгерский, шведский , португальский и русский.
- Возможность обновления аппаратно-программного обеспечения блока управления с установкой соответствующего программного обеспечения.
- Активация и контроль зачистки электродов (опционная функция).
